Как подключить кнопку Led на корпусе компьютера?

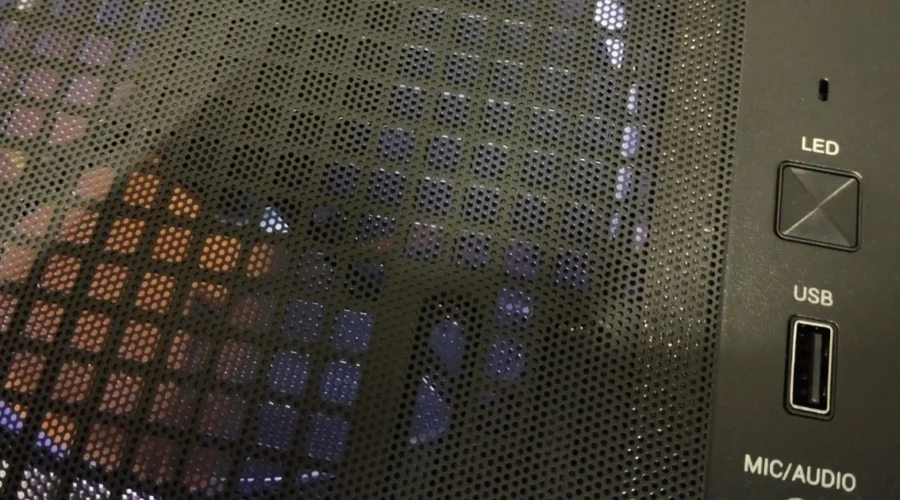

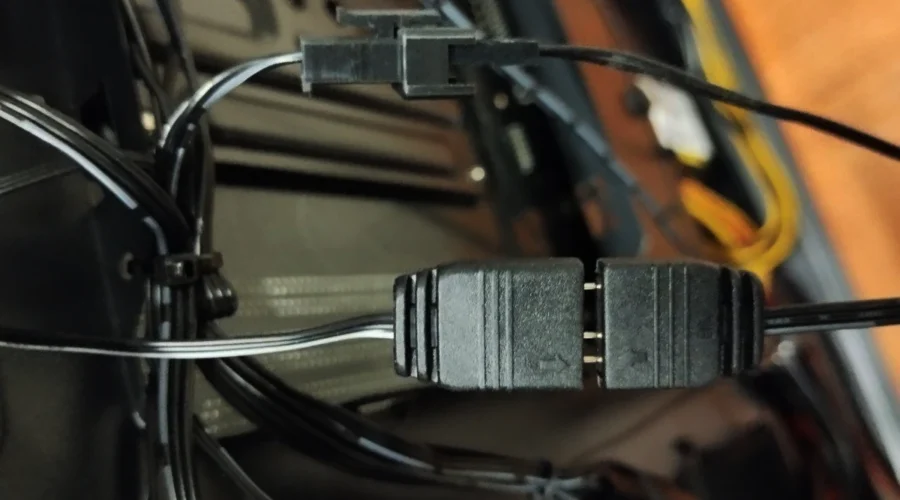

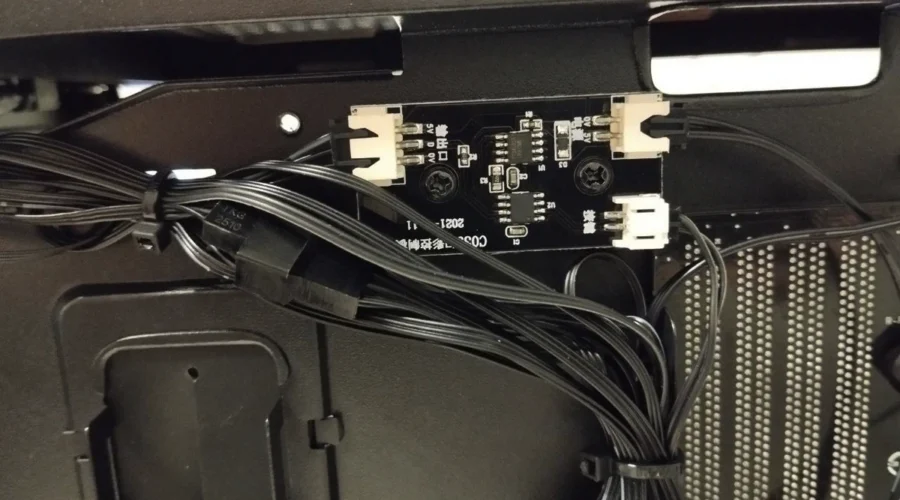

Если коротко отвечать на вопрос, куда подключать кнопку LED? То ответ на вопрос на фотографии ниже.

Если в корпусе нет такой штуки как на фото или похожей на нее, то ответ на вопрос куда подкачать? Никуда!

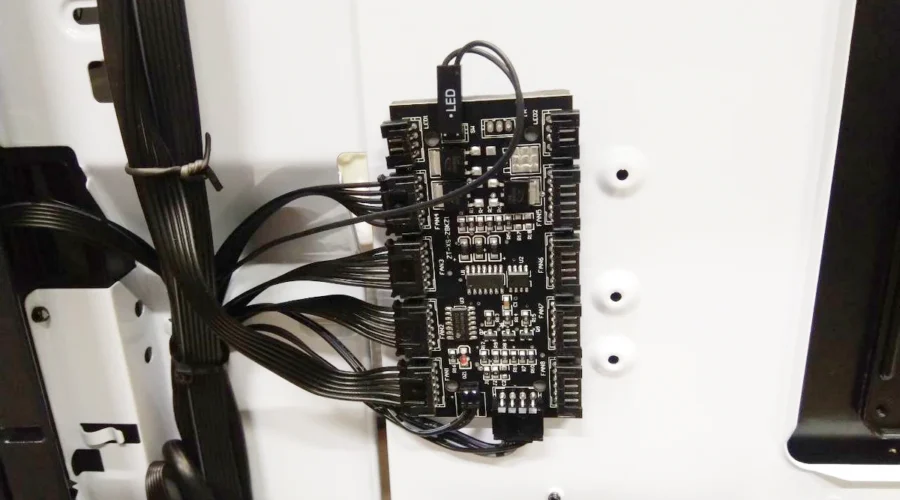

Важно понимать что управление подсветкой с помощью кнопкой LED происходит только через контроллер, а контроллер это отдельное устройство установленное в корпус, обычно устанавливается под задней крышкой системного блока. В корпусе контроллера может и не быть, несмотря на то что кнопку поставить не забыли.

Кто-то может думать что если поставили кнопку LED то должен быть и контроллер, но производители корпусов часто думаю по другому. Если контроллер не поставили, а мы хотим управлять подсветкой корпуса с помощью кнопкой LED, то вопрос с выбором, покупкой и установкой контроллера нужно решать нам.

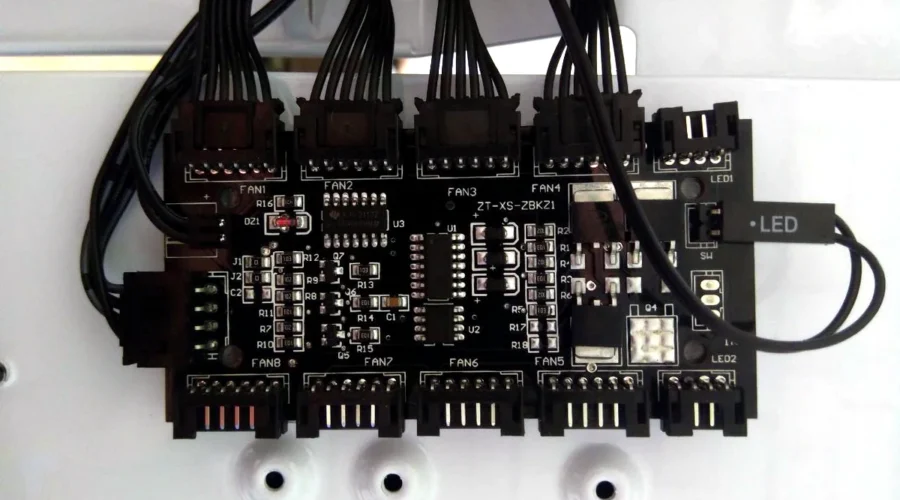

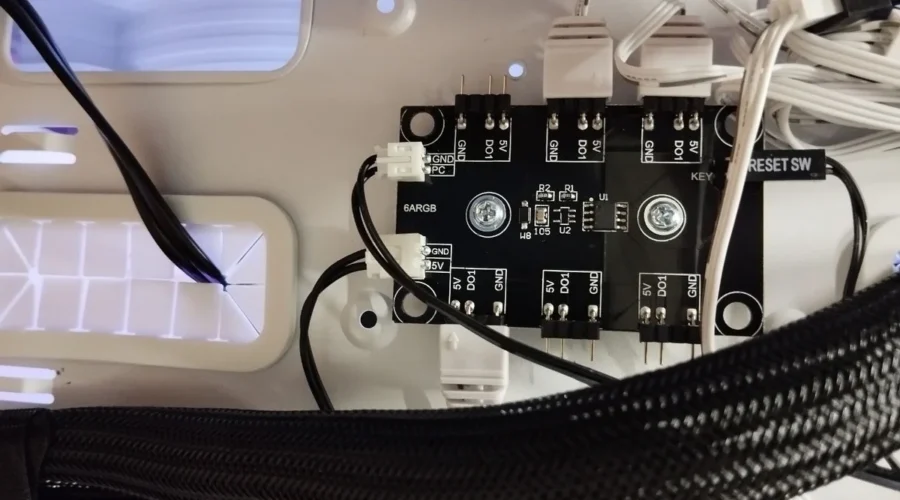

Контроллеры LED подсветки

Контроллеры бываю двух типов, RGB или ARGB и это важно учитывать при подборе кулеров, никакой совместимости между ними нет, т.е. RGB кулер нельзя подключить к ARGB контроллеру так же как и ARGB кулер нельзя подключить к RGB контроллеру.

RGB-подсветка

Подсветка RGB (red, green, blue — красный, зелёный, синий) обычно поддерживает все основные цвета радуги, но единовременно может вывести только один цвет. Как правило есть возможность задавать различные сценарии освещения: статичное свечение, пульсацию, плавная смена цветов, затухание, вспышка.

Подключается RGB подсветка через отдельный 12 вольтовый 4-х контактным разъемом, при подключении смотрим на стрелочку на коннекторе и на разъеме платы, она указывает на контакт +12V. В случае неправильном подключении ничего плохого не случиться, просто не включиться, переставляем и все заработает.

ARGB-подсветка

Подсветка ARGB (Addressable RGB – адресуемая) адресное распределение позволяет создавать сложные сценарии подсветки, с плавными цветовыми переходами цветов, затуханием, пульсацией, радугой и.т.д.

Подключается ARGB подсветка через отдельный 3-х контактный 5 вольтовый разъем, на разъеме кулера также есть стрелка указывающая на плюсовой контакт хотя подключить коннектор можно только в одном положении т.е. перепутать и подключить неправильно не получиться.

Бывают кулера с FRGB подсветкой хоть к теме они не совсем относиться, но стоит упомянуть. FRGB подсветка (Fixed RGB – статичная разноцветная) выдает цвета всей радужной палитры, но цвета фиксированные и возможности регулировки цвета и яркость у них нет, подключается такая подсветка к разъему блока питания.

Встроенный RGB контроллер корпуса Zalman Z7 Neo.

ARGB контроллеры и ARGB кулеры бывают и 6 pin это нужно учитывать чтобы не возникло проблем с совместимостью. То что кулер и контроллер оба ARGB-шные не означает что они совместимы, к примеру подключить 6 контактный ARGB кулер к материнской плате не получится, а 3-х контактный можно.

Контроллер корпуса Cougar Airface RGB.

Большой плюс контроллеров Cougar то что они умеют переключаться на контроллер встроенный в материнскую плату (если в плате он есть), позволяя управлять подсветкой из Windows с помощью специальной утилиты.

Если в корпус не установлен RGB или ARGB контроллер, то не пытайтесь подключить конектор LED SW к материнской плате в F-Panel (front panel), так как материнская платы и кнопка LED SW не предназначены для взаимодействия друг с другом напрямую (только через контроллер), в лучшем случае ничего не произойдет, но есть шанс повредить плату.

Перед покупкой и сборкой изучаем материалы и обзоры, чтобы понимать реальные возможности и комплектацию устройства, можно заглянуть на сайт бренда там может быть полезная информация.
