Как правильно установить M.2 диск на плату MSI?

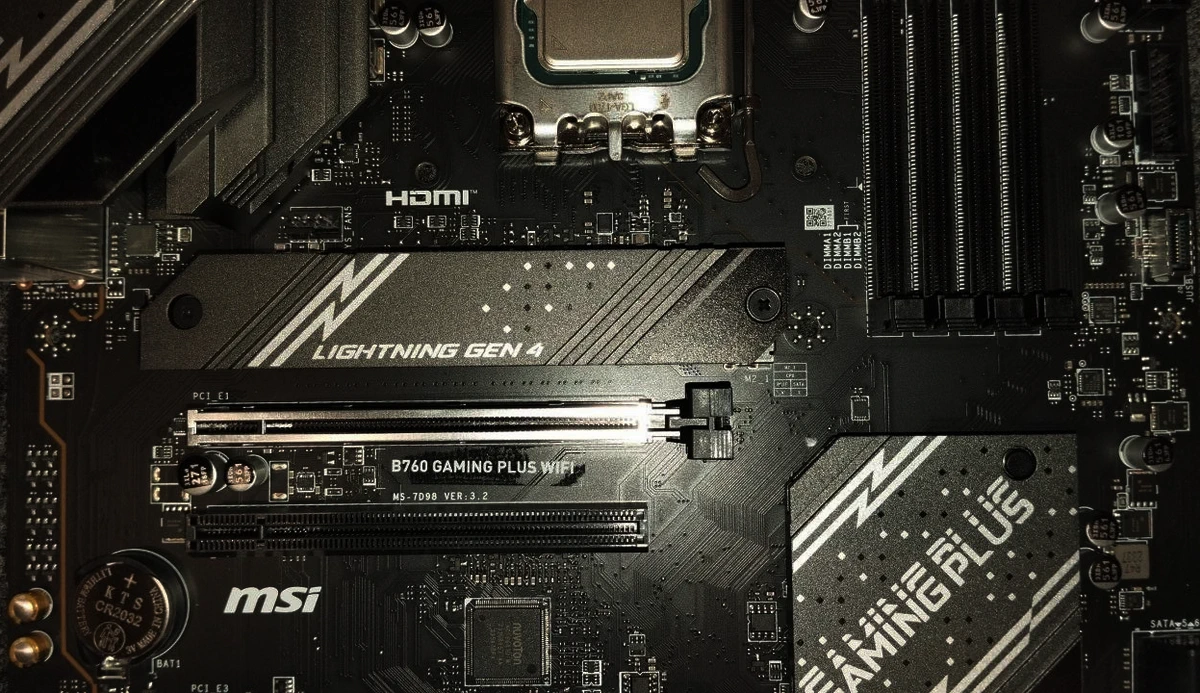

Рассмотрим установку SSD на примере платы B760 GAMING PLUS WIFI от MSI

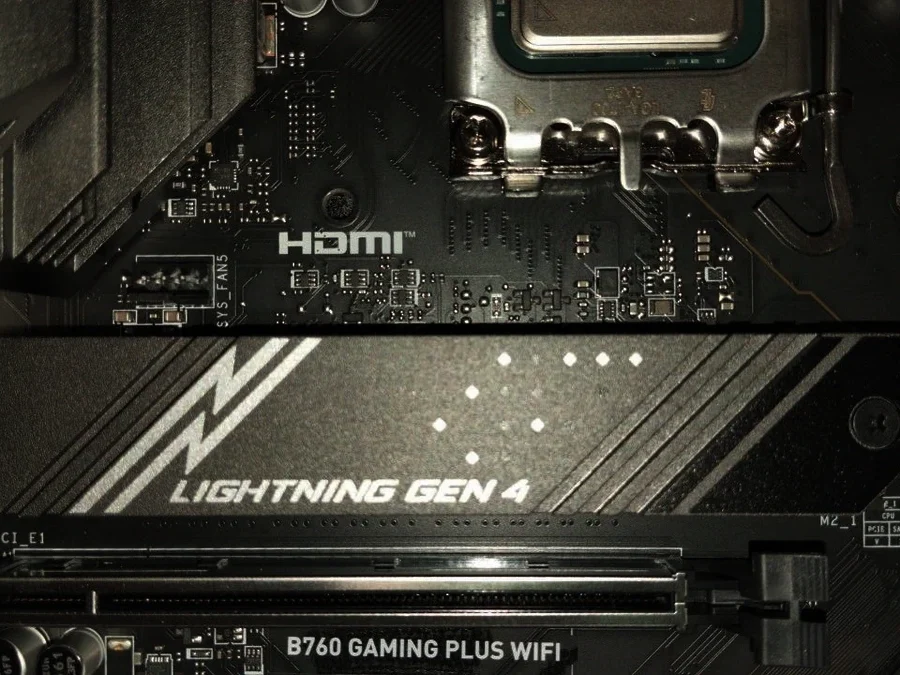

Посмотрим в чем проблема при установке радиатора на SSD

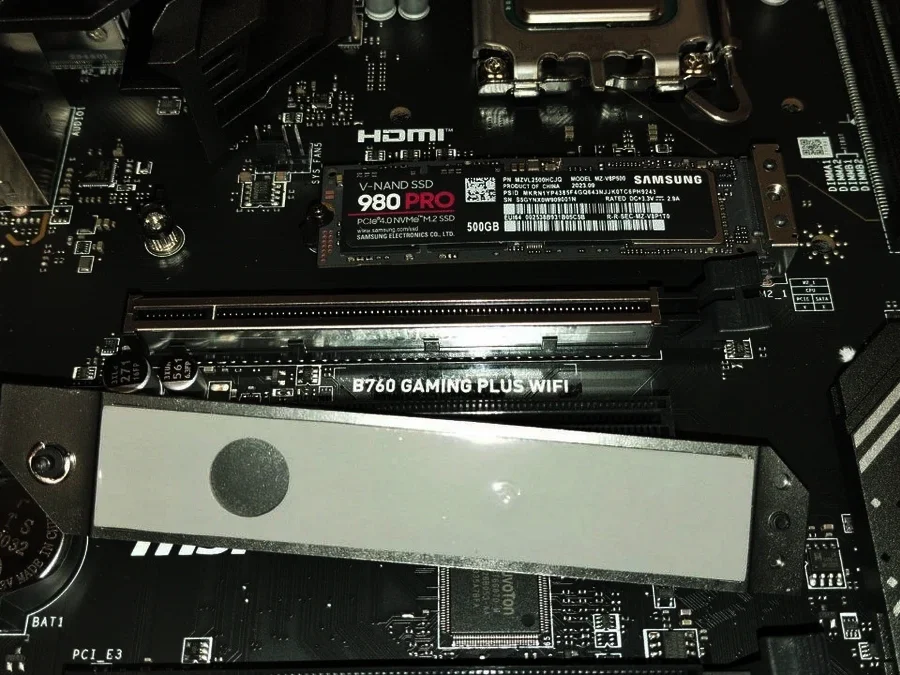

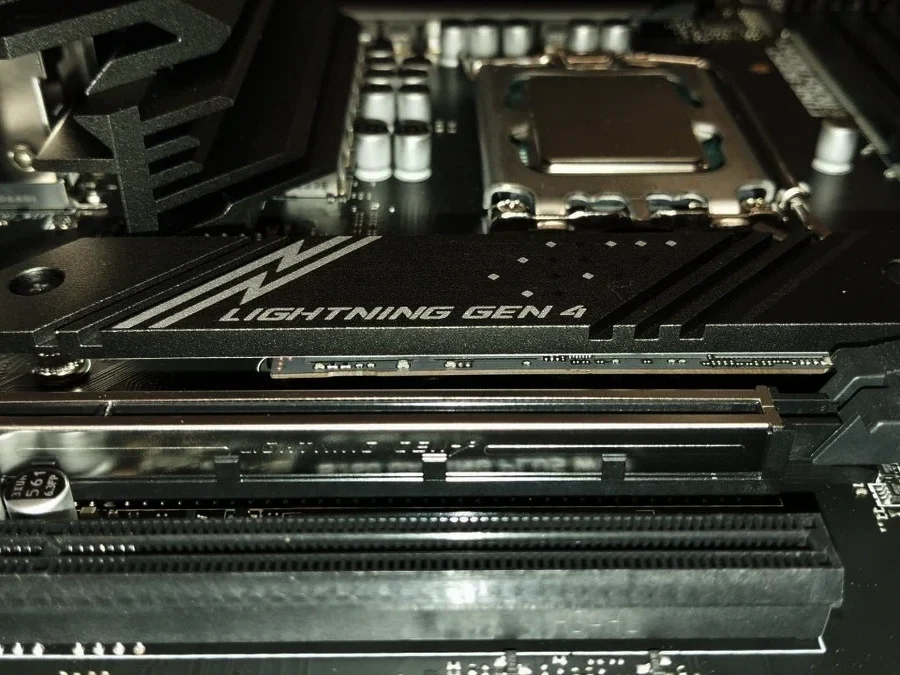

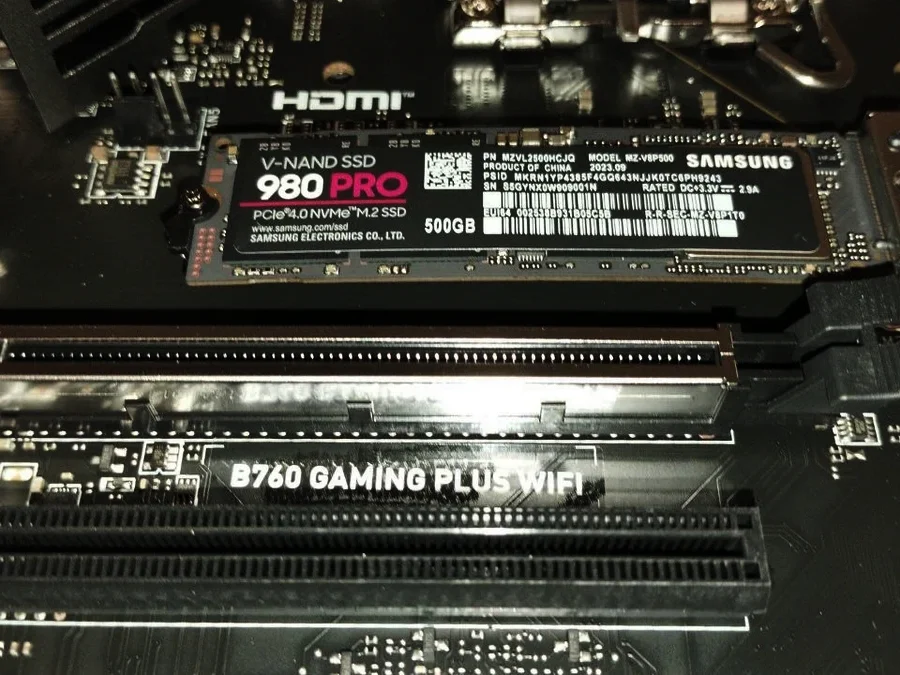

Устанавливаем SSD в разъем M.2, снимаем пленку с терморезинки ставим радиатор и закручиваем винты. Проверяем прилегание радиатора и видим что он не прижат к диску, если его пошевелить то он болтается т.е нет прилегания к терморезинке.

Откручиваем и снимаем радиатор и видим что резинка выглядит как новая, получается что радиатор и термоинтерфейс между собой не соприкасаются, а это значит что тепло передаваться на радиатор не будет, диск будет работать в перегреве что снизит срок жизни нашего SSD.

Такая проблема со многими платами от MSI (не всеми), так что после установки проверяем как держится радиатор на SSD.

Установим SSD еще раз только сделаем это немного по другому

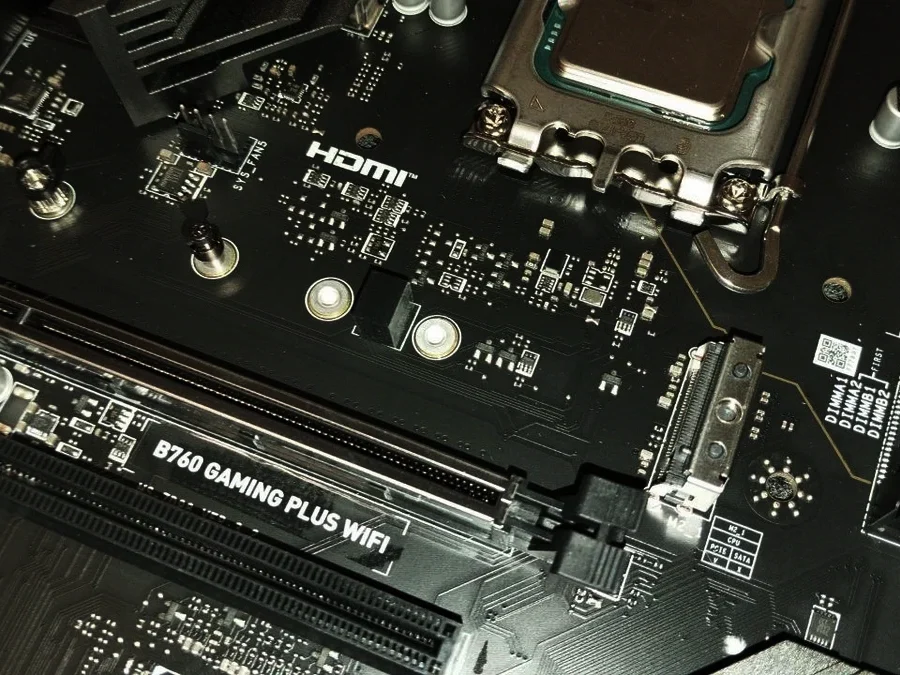

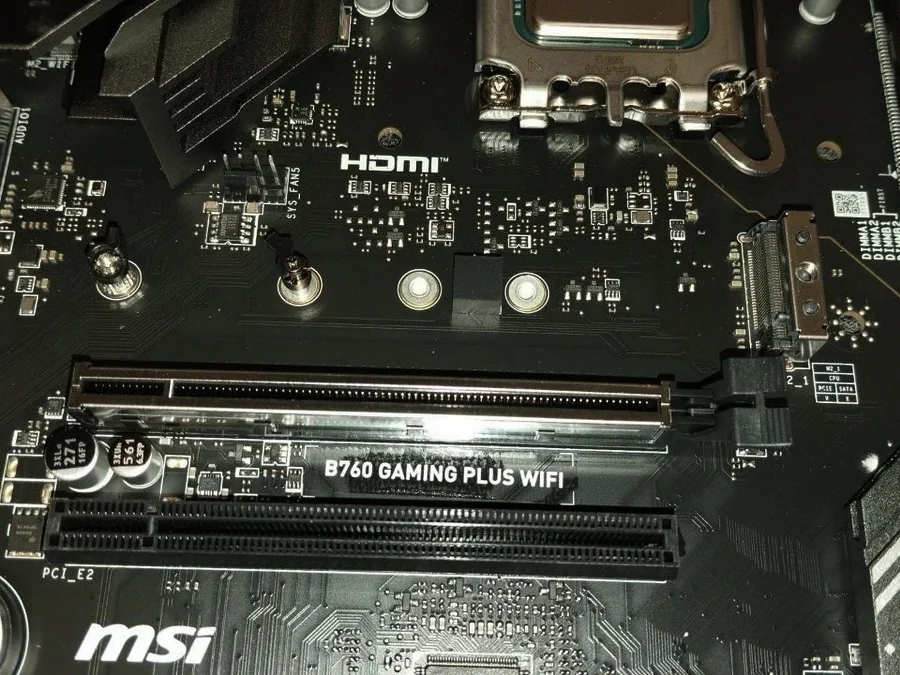

Снимаем радиатор и SSD диск и видим на плате резиновый кубик, он должен служить опорой диска и не давать диску прогибаться вниз при установке радиатора.

Пользы от этого кубика сейчас никакой, поэтому легким движением руки отрываем его от платы.

Ставим кубик обратно, но только боком, приклеивать не будем (мне просто нечем), при установке на бок он становиться выше, это нам и нужно.

Теперь ставим на него диск, видим что диск немного выгнулся вверх, это то что нам нужно.

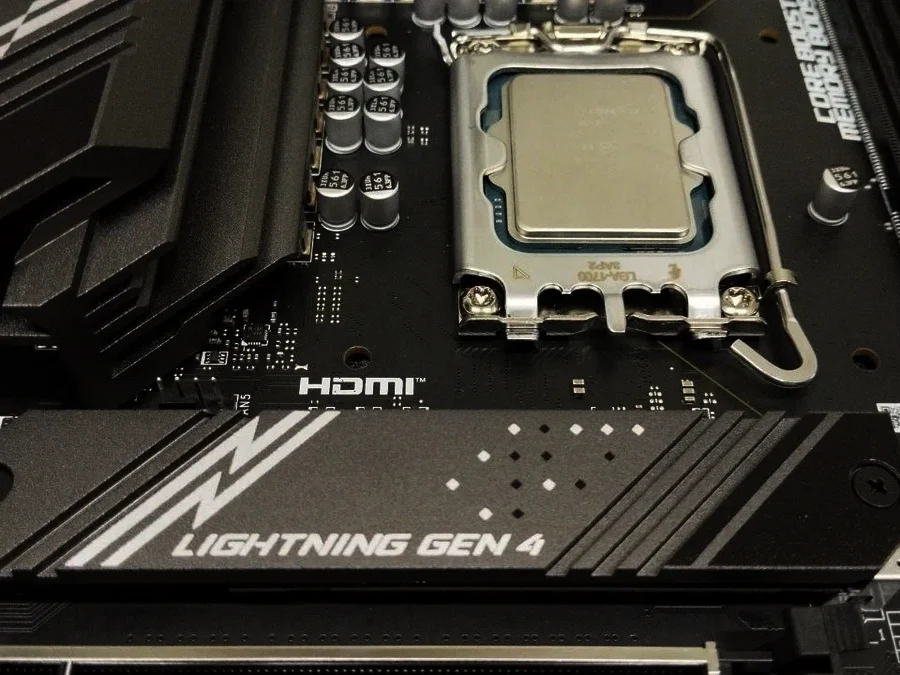

Ставим радиатор и завинчиваем болты.

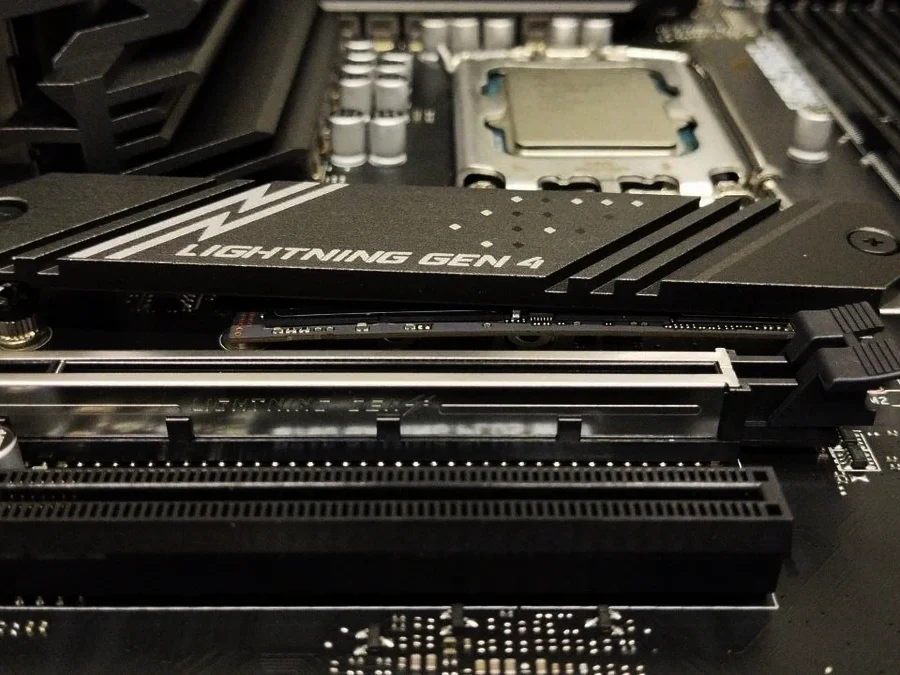

Радиатор прижался плотно к диску, а диск выровнялся под его нажимом.

Проверяем прилегание, пробуем шевелить, видим что радиатор прижат плотно, люфта нет, все хорошо встало.

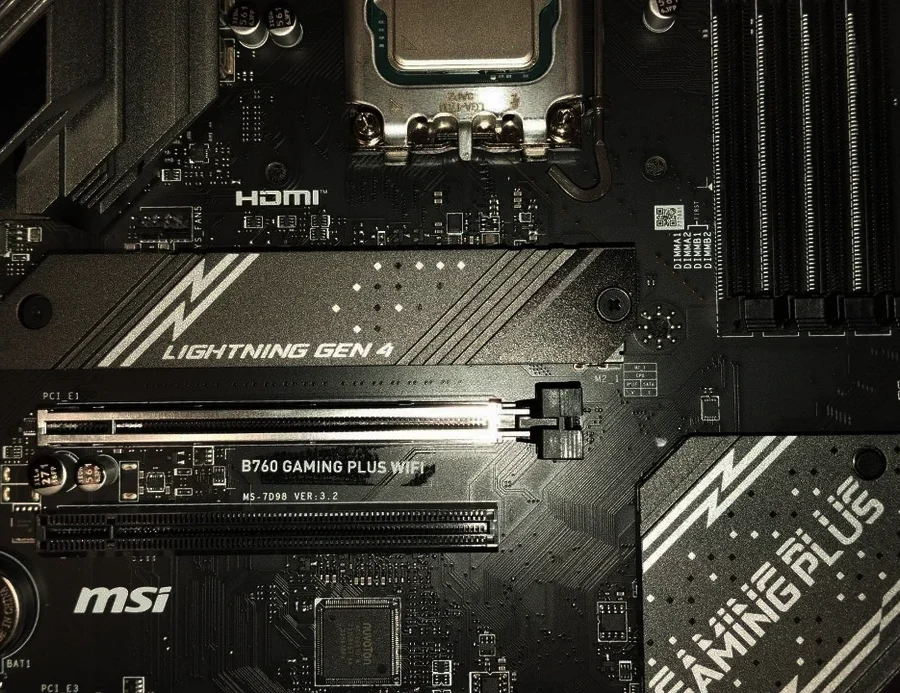

На этом все, радиатор на диск установлен и прилегание хорошее, эффекту достигнут.

Позже обязательно сделаем тесты нагрева диска с первым вариантом установки и со вторым и конечно сравним температуры.
